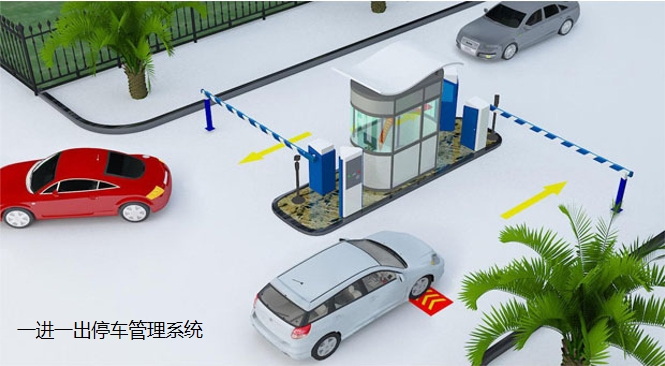

车牌识别一进一出停车场管理系统施工方法

发布时间:2023-11-16 17:06:57 浏览量:577

1.根据设计方案、现场情况确定设备摆放位置

(1).在确定道闸及读卡设备的摆放位置时,首要任务是确保车道的宽度,以确保车辆能够顺畅地出入。一般来说,车道宽度不应小于2.5米,而3.5米左右更为适宜。

此外,读卡设备与道闸之间的距离也需仔细考虑。通常,读卡设备距离道闸的距离约为2.5米,而近距离不应小于2米。这样做的目的是为了防止在读卡过程中,车辆的头部可能触碰到栏杆。

对于地下停车场的情况,读卡设备应尽量放置在较为水平的地面上。否则,车辆在上下坡时停车读卡可能会显得较为麻烦。

如果地下停车场的道闸上方存在阻挡物,那么应当选择折杆式的道闸。阻挡物的垂直高度减去1.2米即为折杆点的位置。

最后,需要指出的是,道闸及读卡设备的摆放位置直接关系到用户使用的便利性。一旦位置确定并完成管线铺设后,再要更改位置会给施工带来很大的麻烦。因此,对于在这方面工程经验不是很多的工程人员来说,可以先将道闸及读卡设备安装到位,然后模拟使用者的行为,会同甲方人员一起检查定位是否合适,然后再进行管线敷设。

(2) .确定自动出卡机安装位置。

在有临时车辆出入的停车场,若选择了远距离读卡设备,同时又选择了自动出卡机,则自动出卡设备为一独立体,安装在读卡设备正前方距读卡设备约0.3米;若选择了普通读卡设备,同时又选择了自动出卡机,则自动出卡机同读卡机安装在票箱内,现场施工不必考虑这一步骤;

确定摄像机安装位置(若没有选择图像对比功能,则不需考虑此项)

进出口摄像机的视角范围主要针对出入车辆在读卡时的车牌位置,一般选择自动光圈镜头,安装高度一般为2-2.5米;

(3).确定岗厅的位置

对于没有临时车辆的停车场岗厅的位置视场地而定,或者根本就不设岗厅;对于有临时车辆的停车场岗厅一般安放在出口,以方便收费;

岗厅内由于要安放控制计算机及其它一些设备,同时又是值班人员的工作场所,所以对岗厅面积有要求,距离不小于4平方米;

(4).确定控制主机的位置

  控制主机是整个停车场系统的核心控制单元,一般装在票箱。

  停车场系统设计参数:

  a.读卡机(中心距离)与道闸(中心距离)>2.5M;

  b.管理电脑(一般放置在停车场管理岗亭内)至读卡机的距离<100M;

  c.摄像机安装高度:2—2.5M;

  d.地感线圈尺寸:2M(长)X0.8M(宽);

  e.收费管理岗亭面积不能小于:4平方米(2M*2M);

  f.进出车道宽度:>3M;

  g.设备安装基座尺寸:0.4M(长)*0.4M(宽);

       2.管线敷设

  管线敷设相对比较简单,在管线敷设之前,对照停车场系统原理图及管线图理清各信号属性、信号流程及各设备供电情况;信号线和电源线要分别穿管,对电源线而言,不同电压等级、不同电流等级的线也不可穿同一条管。

  地感线圈的埋设:地感线圈的埋设一般跟管线敷设同时进行,具体方法参阅相关图纸。

  停车场系统所有线材型号:

  (1).通讯线(管理电脑至出入口机):RVVP6*0.3mm2

  (2).控制线(出入口机至道闸):RVVP6*0.3mm2

  (3).视频线(出入口摄橡机至管理电脑):75-5同轴电缆

  (4).地感线:耐高温抗腐蚀单股多芯1.5mm2导线绕制3圈,埋放深度3cm—5cm;

  (5).电源线:(供电至读卡机、道闸、摄像机)RVV3*2.5 mm2;

  3.设备安装、接线

  (1).出入口机、道闸的安装:

  a.浇铸一高10-20CM的防水防撞的安全岛(安装基座),并在出入口机、道闸底座中部预埋铺设管线

  b.用四个膨胀螺栓将出入口机、道闸固定在安全岛上。

  (2).地感线圈的埋设:

  a.地感线圈埋设是在出入口车道路面铺设完成后或铺设路面的同时进行的;

  b.当路面铺设好或正在铺设路面时,在出入口机、道闸安装位置附近的车道上,切一线圈放置槽(线圈放入切槽内,切槽宽为1.5CM), 地感线圈尺寸为200CM(长)X80CM(宽)X5CM(深);

  c.将地感线沿切槽绕3圈,并将线圈的两个端子引入出入口机、道闸的机箱内,并用水泥或沥青填充切槽。

以上就是中全清茂科技发展有限公司关于车牌识别一进一出停车管理系统的施工方案了,如果您需要了解自己项目的施工方案,欢迎大家来电咨询。
