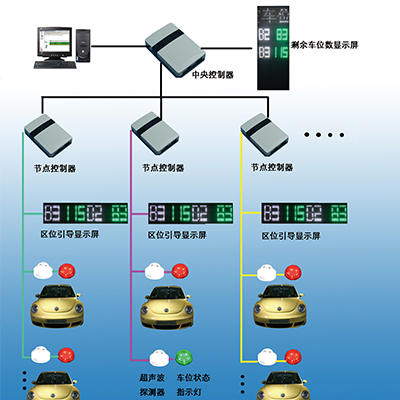

车位精确引导系统时，是通过超声波探测器，自动检测车位占用或空闲的状态，将停车场的车位数据实时采集，系统对停车场的车位相关信息进行收集，并按照一定规则通过数据传输网络将信息送至中央控制系统，由中央控制系统对信息进行分析处理后放到数据库服务器，同时将各相关处理数据通过信息发布系统，给停车场内各指示牌、引导牌等提供信息，指导车辆进入空车位。对于数据库服务器中的车位信息，系统提供数据查询接口，并可根据用户停车场的实际情况编制电子地图，实时显示车位状态。

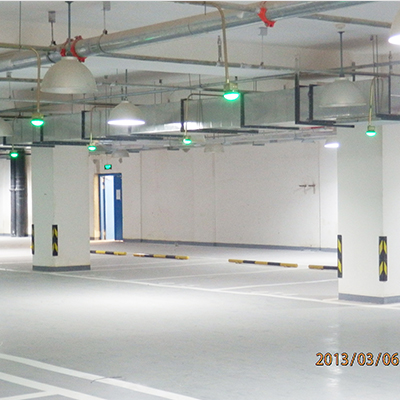

超声波探测器：探测器由上而下发出超声波，精确测量出反射面到探测器的距离，由此准确探测车位的停车情况，每个车位需要一个，安装在车位正上方。

px 节点控制器：分组管理超声波探测器，优化网络通迅管理，保障系统安全，一个节点控制器可管理60个探测器。

中央控制器：中央控制器是整个系统的核心，主要用于停车场引导系统的采集与控制，一个中央控制器可控制60个节点控制器。

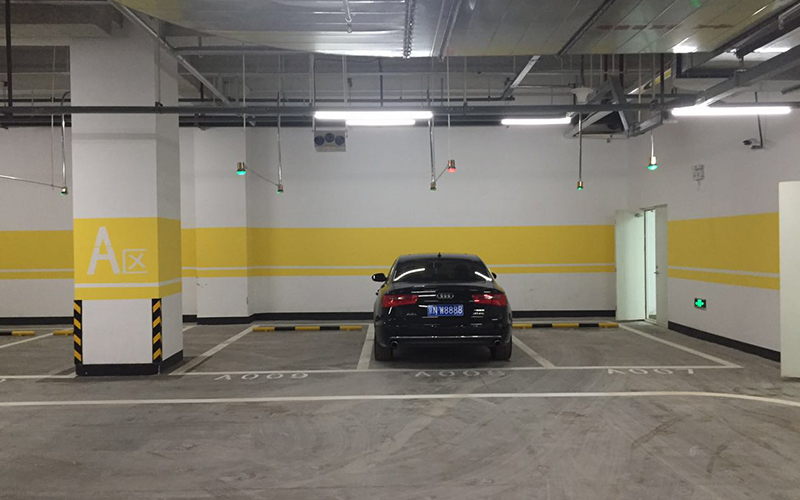

车位指示灯：安装于每个车位前方，车位空闲时绿灯亮，车位被占用则红灯亮。

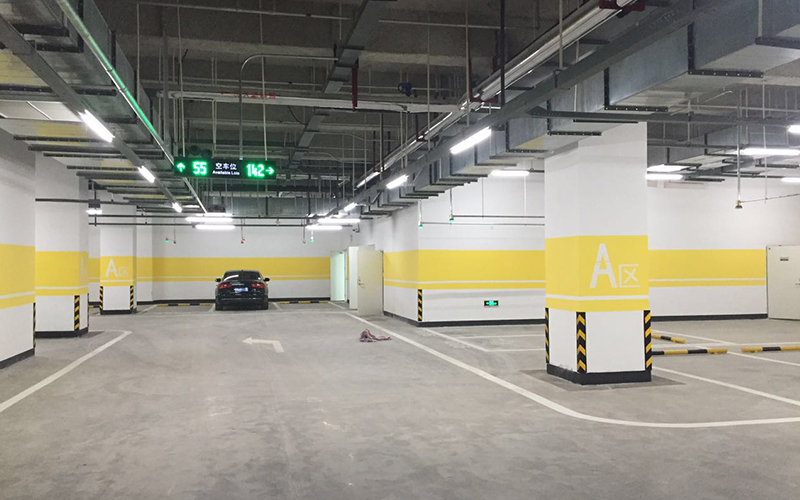

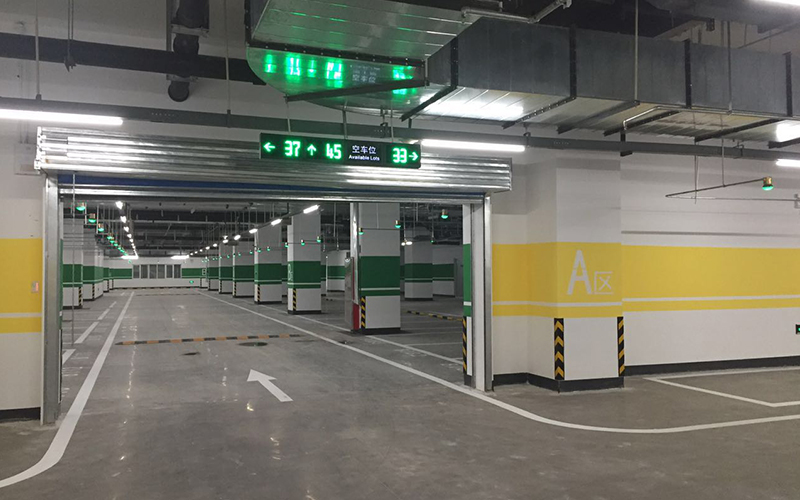

显示屏：显示屏：显示总剩余车位数，及各区余空位车位号。并用箭头指示空位方向。

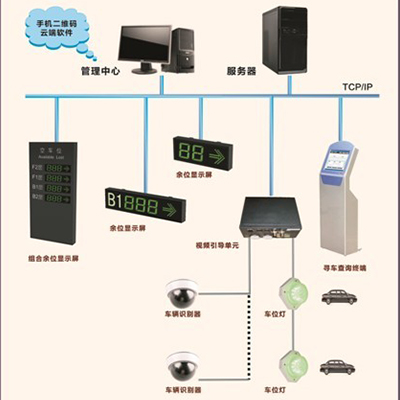

车位识别摄像机 停车位状态检测、LED指示灯

传感器 选型一（MCU-140D）：130万1/3 CMOS 高清半球形网络相机，可同时监控/采集2个停车位信息。

选型二（MCU-410D）：300万1/3 CMOS超高清半球形网络相机，可同时监控/采集3个停车位信息。

LED指示灯 一体化模式可支持红、绿、蓝三种颜色。

分离模式下最多可外接3个指示灯，支持红、绿、蓝三种颜色中的两种。

支持指示灯闪烁 。

快门 1/3秒至1/100,000秒

镜头 4mm@   F2.0, 水平视场角:75.8°

调整角度 水平:0°～355°,垂直:0°～65°

视频压缩标准 H.264/Mjpeg

压缩输出码率 32   Kbps～16Mbps

最大图像尺寸 1280×960

帧率 50Hz:   25fps (1280 × 960),25fps (1280 × 720)

60Hz:   30fps (1280 × 960),30fps (1280 × 720)

图像设置 亮度,对比度,饱和度等通过客户端或者IE 浏览器可调

背光补偿 支持,可选择区域

存储功能 NAS(iSCSI可选)

支持协议 TCP/IP,HTTP,DHCP,DNS,DDNS,RTP,RTSP,PPPoE,SMTP,NTP,UPnP

SNMP,FTP,802.1x,QoS,HTTPS   (SIP,SRTP,IPv6可选)

通用功能 防闪烁,双码流,心跳,镜像,密码保护,视频遮盖,水印

通讯接口 1个 RJ45 10M / 100M 自适应以太网口，1个RS485，两个报警输出。

工作温度和湿度 -25℃～60℃,湿度小于95%(无凝结)

电源供应 支持DC12V-DC24V宽幅电压供电

尺寸 Φ138 × 104
